這篇對主機版內建RAID ROM的RAID10功能做詳盡的介紹與評測。
RAID10細分為RAID1+0或RAID0+1。但絕大部分桌機主機板內建的RAID ROM只支援RAID0+1，所以這篇只著重對其做介紹。RAID0+1是先做硬碟分割(RAID0)再將資料做鏡像備份(RAID1)到兩組硬碟，簡單來說就是先做好兩組RAID0再做RAID1把那兩組RAID0做鏡像備份的意思。磁區大小計算公式為Size=min(RAID01, RAID02)。舉例來說如果兩組RAID0分別大小為1TB、750GB，做出來的RAID10大小會是(取兩組RAID0裡最小的size) = 750GB
主要特性：
- RAID 0+1 只要有一個硬碟受損，同組RAID 0的另一隻硬碟亦會停止運作，只剩下兩個硬碟運作。
- RAID 0+1比RAID 1+0有著更快的讀寫速度。
使用RAID基本需求：
- 電腦一台(廢話)
- 四顆以上硬碟
- 確認主機板晶片組支援RAID功能[可上各家主板官網查詢]
(本篇使用Intel主機板示範。使用AMD主板的朋友抱歉啦！不過步驟大同小異。如果有問題可私下問我。
)
測試平台：
- CPU：i7-3770K
- 主機板：GA-Z77X-UP7
- 作業系統：Win7 Ultimate 64bit
設定RAID1步驟：
1. 進入主板BIOS設定畫面，將硬碟模式設成RAID模式。(如找不到此選像請查詢主機板說明書)
2. 確認四顆硬碟都有接上，開機後看到以下畫面按CTRL+I進入RAID設定畫面。
3. 看到下列畫面之後，選擇Create RAID Volume按Enter鍵。
4. 在此頁面可命名要建RAID陣列的名稱﹝沒特殊需求不需更動﹞、RAID Level設成RAID10(RAID0+1)。確認設定都OK之後，選最下面Create Volume建立RAID陣列。
5. 詢問是否確定要建立，選擇Y。
6. 之後跳回此畫面，建立好的RAID顯示出來了！選擇Exit離開RAID設定頁面。
7. 重開機之後，設定好的RAID陣列可正常被偵測到。
8. 如欲在RAID陣列上安裝系統，在安裝畫面可能會有偵測不到RAID陣列的問題。不用擔心，請到主機板官網下載相對應的RAID前置驅動程式安裝即可。如下圖：(如需安裝系統教學請到[電腦教學]教你如何灌Windows7、安裝片內建硬碟分割功能。)
9. RAID陣列磁區出現了，按下一部繼續安裝系統就OK啦！
RAID10效能實測：

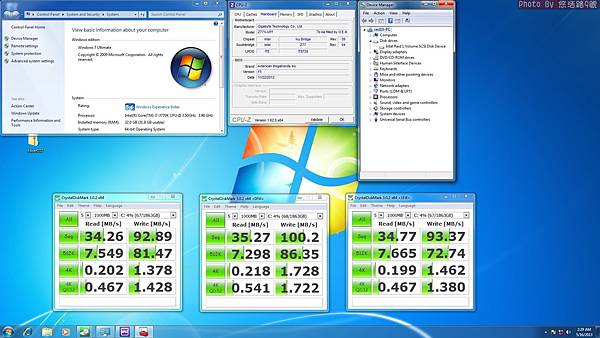

CrystalDiskMark
由左至右分別為random、0Fill、和1FIll模式。Read/Write 分別為：34.26/92.89、35.27/100.2、34.77/93.37 MB/s。
點下圖可看大圖：

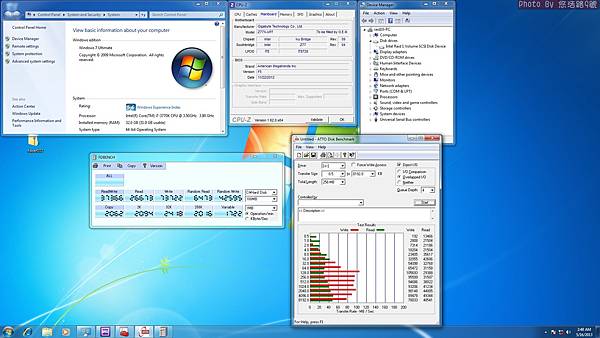

FDBENCH測試100MB讀寫速度為37.366MB/s。
ATTO Disk Benchmark 8MB檔案讀寫速度78.033/48.541MB/s。
點下圖可看大圖：
PC Mark7 - 測試項目System storage suits：
System storage score: 2270
Raw system storage score: 657
點下圖可看大圖：

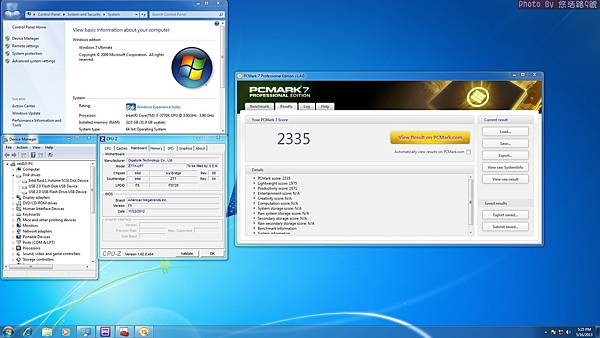

PC Mark7 - Overall Performance：分數 2335
點下圖可看大圖：
有問題歡迎留言發問喔，謝謝觀賞！
